一、不銹鋼的特性
不銹鋼包括耐大氣污染的不銹鋼和耐酸鋼。按主要組織狀態(tài)分為馬氏體、鐵素體、奧氏體三大類(lèi)，其中以?shī)W氏體不銹鋼應(yīng)用最廣泛，占到總量的70%～80%。在化工廠常用的不銹鋼設(shè)備中，普遍采用的也是奧氏體不銹鋼（以下不銹鋼均指奧氏體不銹鋼）。以ICrl8Ni9Ti為例，其屬于18-8型鉻鎳奧氏體不銹鋼。蛭石隔熱管托具有良好的耐腐蝕、耐熱性能，使用溫度可達(dá)600～700℃，高抗氧化性700～900℃，塑性良好，但加工硬化敏感，切削性能很差。
二、不銹鋼腐蝕類(lèi)型分析
奧氏體不銹鋼焊接發(fā)生的主要質(zhì)量問(wèn)題是晶間腐蝕和應(yīng)力腐蝕破裂，也可不同程度出現(xiàn)腐蝕疲勞、焊縫腐蝕、點(diǎn)蝕和氫脆。在大多數(shù)情況下，不銹鋼發(fā)生腐蝕是多種腐蝕類(lèi)型并存共同作用的結(jié)果。
1．晶間腐蝕奧氏體不銹鋼在450～850℃時(shí)，易出現(xiàn)晶粒析出，發(fā)生晶間腐蝕，這種腐蝕將造成材料機(jī)械性能顯著降低，由于晶間腐蝕不易出現(xiàn)，常造成設(shè)備突然破壞，所以危害很大。作為材料使用單位，防止晶間腐蝕的有效方法就是降低其含碳量，而降低碳含量，可將材料加熱到1100℃進(jìn)行固溶處理，同時(shí)能使材料提高耐蝕性，并使其軟化。
2．應(yīng)力腐蝕破裂
金屬材料在拉應(yīng)力和化學(xué)腐蝕共同作用下發(fā)生的斷裂破壞，裂紋較小，有時(shí)只有一條，通常有分枝。應(yīng)力的來(lái)源有外加的應(yīng)力（設(shè)備操作運(yùn)行時(shí)的工作應(yīng)力、熱應(yīng)力），有殘余的應(yīng)力（焊接、冷加工及設(shè)備安裝時(shí)的固定殘余應(yīng)力），還有腐蝕產(chǎn)物應(yīng)力。對(duì)于應(yīng)力腐蝕破裂來(lái)說(shuō)，焊接和加工所殘留的應(yīng)力是最重要的。材料表面狀況對(duì)應(yīng)力腐蝕破裂也有影響，焊縫增厚（重復(fù)補(bǔ)焊）或焊接飛濺物等也往往成為應(yīng)力腐蝕破裂的間接原因，所以應(yīng)將其打磨掉，越平滑越好。
3．腐蝕疲勞
腐蝕疲勞是由于腐蝕介質(zhì)的作用，金屬材料耐疲勞能力的下降，蛭石隔熱管托斷面特征是大面積上有腐蝕產(chǎn)物，小面積上粗糙。腐蝕疲勞可以有多條裂紋，裂紋通常發(fā)源于一個(gè)深點(diǎn)蝕區(qū)。
4．焊縫腐蝕
焊縫腐蝕分為熱影響區(qū)腐蝕和刃狀（刀口）腐蝕。在不銹鋼焊接件焊縫兩旁的熱影響區(qū)發(fā)生的腐蝕，造成這種腐蝕的原因是由于焊接過(guò)程中正好處在敏感的溫度范圍（450～850℃），從而產(chǎn)生晶間腐蝕。
刃狀（刀口）腐蝕特點(diǎn)是緊靠焊縫熔合線(xiàn)很窄區(qū)域內(nèi)金屬的優(yōu)先腐蝕，而熱影響區(qū)腐蝕則是切割或焊接過(guò)程中不熔化的基本金屬區(qū)在熱作用下的腐蝕，它的部位離焊縫尚有一段距離。一般不銹鋼焊縫的耐蝕性能比母材差。
5．點(diǎn)蝕
點(diǎn)蝕集中在金屬表面?zhèn)€別小區(qū)域上的深度較大的腐蝕，大多數(shù)情況下，點(diǎn)蝕比較小，冷加工會(huì)增加點(diǎn)蝕的傾向。
6．氫脆
溶液中的氫離子在裂紋的陰極區(qū)還原成氫，并在應(yīng)力的作用下，擴(kuò)散進(jìn)入金屬內(nèi)部，使該處金屬脆化，裂紋易于擴(kuò)展，隨著氫的不斷產(chǎn)生并擴(kuò)散到裂紋尖端，裂紋就持續(xù)向前發(fā)展。
三、焊接工藝措施
從不銹鋼腐蝕類(lèi)型分析可知，不銹鋼腐蝕除對(duì)溫度較敏感外（晶間腐蝕、焊縫腐蝕），應(yīng)力腐蝕破裂是十分重要的原因。因此，不銹鋼的焊接必須采取合理的焊接順序和方向等工藝措施，來(lái)消除和減少殘余應(yīng)力及腐蝕。
焊接長(zhǎng)焊縫或大型結(jié)構(gòu)件時(shí)，焊接順序應(yīng)從中間向兩端或四周，以分散應(yīng)力。焊接平面上帶有交叉焊縫的接頭，焊接順序應(yīng)保證交叉部位不易產(chǎn)生缺陷和過(guò)大的應(yīng)力。焊接拼板時(shí)，應(yīng)先焊錯(cuò)開(kāi)的短焊縫，然后再焊直通的長(zhǎng)焊縫。
先焊收縮量大的焊縫，因先焊的焊縫收縮時(shí)，受阻力小，相應(yīng)應(yīng)力也小，如在結(jié)構(gòu)上同時(shí)有對(duì)接焊縫和角焊縫時(shí)，應(yīng)先焊對(duì)接焊縫，后焊角焊縫。采用較小的焊接能量，可以減小焊接加熱區(qū)的熱壓縮塑性變形，從而降低應(yīng)力。
用手錘均勻地錘擊焊縫及周邊，使之延展，從而降低內(nèi)應(yīng)力。采取反變形法，在焊接封閉圓環(huán)焊縫或其他剛性較大、自由度較小的焊縫時(shí)，可采取反變形法以增加焊縫的自由度，從而降低應(yīng)力。焊縫應(yīng)盡量避免在最大應(yīng)力和應(yīng)力集中的位置，還應(yīng)盡量避開(kāi)機(jī)構(gòu)加工表面，焊縫密集或交叉會(huì)造成金屬過(guò)熱，加大熱影響區(qū)，使組織惡化，因此，兩條焊縫的間距一般≥l00mm。
四、焊接前的準(zhǔn)備
如果是對(duì)在線(xiàn)設(shè)備的補(bǔ)充焊接（補(bǔ)焊），蛭石隔熱管托要用清水將設(shè)備泄漏處清洗干凈，特別要注意對(duì)腐蝕介質(zhì)的清洗。補(bǔ)焊前要將泄漏處焊縫（堆積的焊瘤）用工具去除并修磨平滑。
對(duì)于容器缺陷補(bǔ)焊時(shí)，補(bǔ)焊長(zhǎng)度≥l00mm，采用增強(qiáng)板補(bǔ)焊（打疤子）的尺寸應(yīng)＞100mm×100mm。如果是多條焊縫交叉處補(bǔ)焊時(shí)，增強(qiáng)板（疤子）尺寸應(yīng)適當(dāng)放大，避開(kāi)在焊縫交叉處焊接。
對(duì)于已產(chǎn)生裂紋、材料脆性大等缺陷補(bǔ)焊前，應(yīng)用手錘輕輕錘擊裂紋區(qū)，便于消除殘余應(yīng)力及時(shí)發(fā)現(xiàn)裂紋發(fā)展的趨勢(shì)，然后在裂紋長(zhǎng)度方向（包括裂紋分枝）各端點(diǎn)以外10～50mm處鉆直徑5～8mm的止裂孔，其深度與坡口打磨深度相同。
補(bǔ)焊前，根據(jù)材料情況（焊縫）打坡口。對(duì)設(shè)備缺陷表面應(yīng)先用丙酮、酒精清洗除污，特殊情況（如高濃度堿）也可將鹽酸配制成5％～15％的酸性溶液進(jìn)行清洗，然后用大量清水進(jìn)行清洗。需要注意的是奧氏體不銹鋼對(duì)酸洗較敏感，易形成點(diǎn)蝕，因此，應(yīng)慎用酸洗。
五、焊條及焊機(jī)的選擇
焊條的選擇。不銹鋼焊接時(shí)，因受到重復(fù)加熱，會(huì)析出碳化物，使耐蝕性能和機(jī)械性能降低，因此，焊接時(shí)應(yīng)根據(jù)工件化學(xué)成分、介質(zhì)種類(lèi)和工作溫度等合理選用焊條，對(duì)于18－8型鉻鎳不銹鋼，工作溫度低于300℃，一般的結(jié)構(gòu)焊接，可選用A102焊條。而對(duì)于出現(xiàn)各種缺陷后的補(bǔ)焊，則可選用抗裂耐蝕性能較好的A122焊條。為防止焊接時(shí)產(chǎn)生氣孔，焊條需烘干，對(duì)于欽鈣型焊條，使用150℃溫度，烘1～2h。
焊機(jī)的選擇。因交流焊接熔深較淺，焊條易發(fā)紅，所以，盡可能采用直流焊機(jī)反接。
六、焊接工藝
目前在焊接奧氏體不銹鋼時(shí)，最常用的是手工電弧焊和氫弧焊，補(bǔ)焊一般采用手弧焊，在此，只介紹手弧焊的焊接工藝。
1.焊前預(yù)熱
焊前預(yù)熱可使焊縫及熱影響區(qū)金屬溫差減小，還可減緩焊后冷卻速度，從而減小焊接應(yīng)力，一般預(yù)熱溫度控制在250～425℃。
2.焊接過(guò)程
鉻鎳奧氏體不銹鋼的可焊性較好，為了防止焊接接頭在危險(xiǎn)溫度范圍內(nèi)（450～850℃）停留時(shí)間過(guò)長(zhǎng)而產(chǎn)生晶間腐蝕，并防止接頭過(guò)熱而產(chǎn)生熱裂紋，焊接時(shí)應(yīng)采用快速焊和窄焊道。焊接過(guò)程中，不得在焊件上隨便引弧，地線(xiàn)與焊件（工件）應(yīng)緊密接觸，以免操作焊件表面，影響腐蝕性能。焊條最好不作橫向擺動(dòng)，一次焊成的焊縫不宜超過(guò)焊條走絲的3倍，運(yùn)條要穩(wěn)，電弧不宜太長(zhǎng)，收弧時(shí)填滿(mǎn)弧坑。
焊接電流應(yīng)比焊低碳鋼時(shí)低20％左右，一般按焊條走絲的25～35倍計(jì)算。
多層焊接時(shí)，每焊完一層須徹底清除熔渣，并對(duì)焊縫仔細(xì)檢查，確無(wú)缺陷，并等到前尾焊縫冷卻后（<60℃）再焊下一層，與腐蝕介質(zhì)接觸的焊縫應(yīng)盡量最后焊接。為防止由于過(guò)熱而產(chǎn)生晶間腐蝕，蛭石隔熱管托焊接完后，可采取強(qiáng)制冷卻措施，如水冷等。一般情況下，在空氣中自然冷卻也是可以的。
3．焊后熱處理
結(jié)構(gòu)焊接或缺陷補(bǔ)焊是否需要焊后熱處理，應(yīng)根據(jù)材料特性、焊接條件、工件結(jié)構(gòu)、使用條件及圖樣要求等綜合考慮。一般熱處理步驟：加熱＞850℃，空冷，基本不會(huì)發(fā)生應(yīng)力腐蝕破裂；加熱到1100℃，水冷，進(jìn)行固溶處理，保溫時(shí)間按1～2min/mm計(jì)算，可以提高抗晶間腐蝕能力；加熱到850～900℃，保溫4～6h，空冷，穩(wěn)定化處理，可以提高使用穩(wěn)定性能。
經(jīng)補(bǔ)焊及熱處理后的焊縫，蛭石隔熱管托應(yīng)稍打磨一下補(bǔ)焊部位，使其表面光潔。

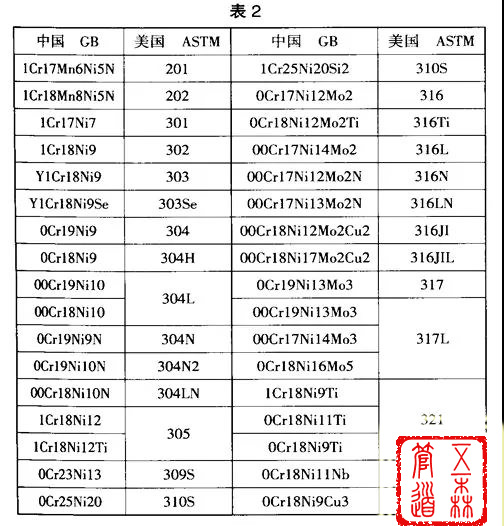

七、奧氏體不銹鋼牌號(hào)對(duì)照（表2）
